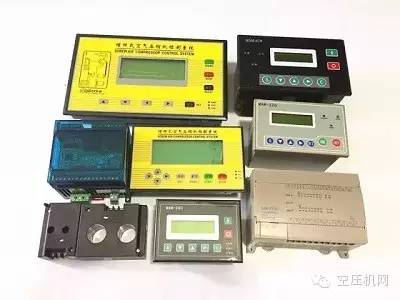

1、電路圖中CT1為大的交流互感器，負責主機電機電流檢測，電機其中兩條線穿過兩孔。
2、電路圖中CT2為小的交流互感器，負責風扇電機電流檢測，電機其中兩條線穿過兩孔
3、KM2為電機控制器主交流接觸器。
4、KY3為Y型啟動控制交流接觸器。
5、KM1為三角運行控制交流接觸器。
6、排水閥，可以不安裝。
7、卸放閥，如果機器上面沒有這個閥，可以不安裝，具體要看壓縮機結構。
8、KM4是風扇電機控制器交流接觸器。
9、加載閥，安裝時要看看線圈時多少V電壓的，如果電壓和其他交流接觸器一樣的話，可以直接接上，不一樣的話，需要增加一個繼電器轉換。
10、KB是380V轉220V的變壓器，MAM-KY02S的控制器的電源電壓為220V，如果機器上面的交流接觸也是220V的話，可以將A-C,C-D點分別并聯，然后接入到變壓器輸出點。如果不一樣的話，則需要購買一個380轉220V 40W功率的變壓器。原機上面交流接觸器的供電電路不用改動。將電源一端連接到所有交流接觸器（圖中標有E的線）。另外一條電源則接到MAM-KY02S控制器的32端子上。（看32端子，F(xiàn)標）
11、圖中JT,和控制器20端子的急停是同一個開關的不同開關組，一般急停開關上面都有兩組開關，開關狀態要為NC，常閉型。
12、圖中25,24,23端子是三相380電壓的相序檢測，如果機器提示錯相，請調換其中任意兩條線。
13、如果機器沒有缺水，可以將18端子上的開關直接連接到22端子。
14、22、21端子是給顯示器MAM-100的電源供電端子，21為負極。22為正極。22端子同時也是其他檢測開關的公用線。
15、如17、16、15、14、13無相關功能，可以不理會。不接線。
16、壓力傳感器有分電流方向的，端子上面已有標號。請注意，接錯了，會提示壓力傳感器失效。
17、1、2、3為主電機交流互感器信號輸出，上面有ABC標，按照圖接。
18、4、5、6為風扇電機交流互感器信號輸出，上面有ABC標，按照圖接。
19、44、43為MAM-KY02控制器的電源輸入，電壓為220V。
20、42端子，為地線，可以不接。
21、40端子無其他要求不需要接。
22、7-9為PT100溫度傳感器。
其他注意：
1、上電前，請斷開電機和機頭連接皮帶/聯軸器，確認電機轉向才可以接上。以免反向。
2、上電前，請確保MAM-KY02S和MAM-100的通信線連接沒有接觸不良，否則會出現數據丟失的情況，請注意。
3、連接線路請注意用電安全，盡量斷電操作。
4、如擔心線路短路，請在電源入線處串聯上一個100W的燈泡，燈泡發亮，說明有短路。控制器電路正常，交流接觸器動作正常。再接入主電機。
5、一般正常的交流接觸器正確啟動順序為，按開關按鍵，KM2、KM3同時吸合（Y型啟動），然后KM3斷開，KM1接通（三角型運行），然后加載閥接通（機器進入加載）。風扇根據溫度而開啟。
